非接觸式液位測量專業方案，污水/清水/酸堿介質通用，0~30m全量程覆蓋
在污水池、清水池、儲罐、渠井、調節池等液位監測場景，介質含泥沙、腐蝕性水體、潮濕凝露環境居多，接觸式液位儀表容易結垢、腐蝕、卡滯，后期運維成本高。重慶青天特克 QTLM-CQ 系列工業超聲波液位計，采用非接觸式超聲波測距原理，探頭不接觸液體，不懼污水、酸堿介質，可連續實時采集液位高度，廣泛用于市政水務、環保污水、化工、水利、園區廢水池液位在線監測。國產源頭液位儀表廠家，產品出口150余個國家和地區，可配套RTU、太陽能供電實現野外無人值守液位遠程上傳。

一、產品簡介

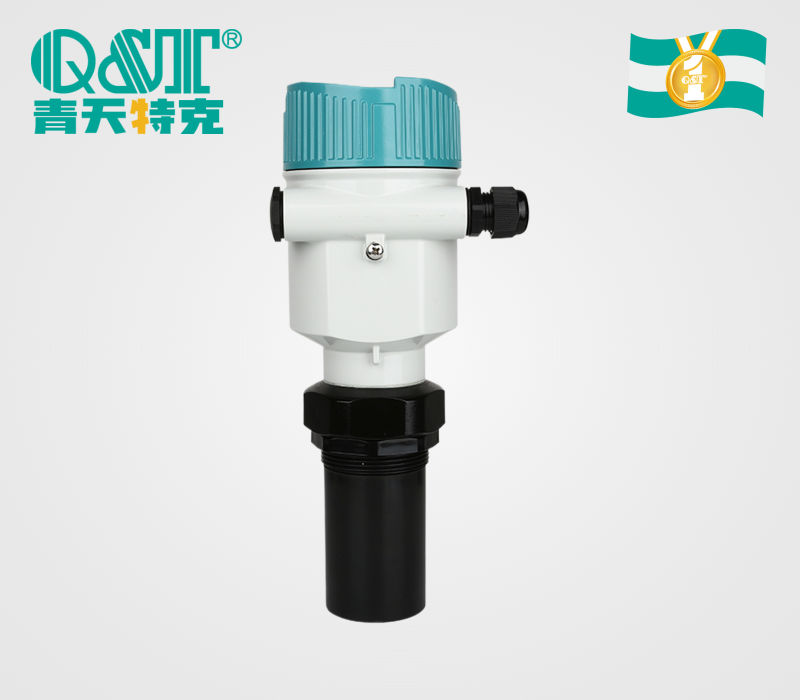

QTLM-CQ超聲波液位計由一體化傳感器探頭與信號處理單元組成。探頭發射高頻超聲波脈沖，聲波到達液面反射后由探頭接收，儀表內置高精度計時芯片與實時溫度補償算法，根據聲波往返時間自動計算探頭到液面距離，結合安裝高度換算出實時液位。

核心設計特點
非接觸測量：整機無運動部件，無磨損，不與被測液體接觸，有效規避介質腐蝕、污泥粘附、雜質纏繞等問題

智能回波識別：自帶智能回波識別算法，可過濾池內支架、管道、雜物產生的虛假回波，抗干擾能力強

結構靈活：分體式、一體化兩種結構可選，適配罐池、渠道、井室等多種安裝環境

本地顯示：LCD背光液晶，現場直接查看液位、空高、回波曲線，便于調試與運維

自動功率調整：具備自動功率調整、增益控制、溫度補償功能，適應各種復雜環境

二、核心技術參數
項目 QTLM-CQ 系列參數
測量原理 超聲波脈沖反射法，內置溫度自動補償
量程規格 0～5m、0～10m、0～15m、0～20m、0～30m（按需選型）
測量精度 ±0.5%～±1.0% FS；分辨率 3mm或0.1%（取大者）
盲區 0.1_{1.2m（量程越大盲區越大，0}30m量程盲區約1.2m）
探頭材質 ABS、PP、PVDF防腐探頭可選（PVDF適配酸堿腐蝕工況）
防護等級 探頭IP68，顯示儀表IP65（分體式），戶外露天、潮濕井室長期使用
工作溫度 顯示儀表-20～+60℃，探頭-20～+80℃
供電方式 DC24V（二線制/三線制/四線制可選）；野外可配套太陽能+蓄電池供電
信號輸出 4-20mA模擬量；RS485 Modbus-RTU；可選NB-IoT/4G無線遠傳；2路繼電器高低液位報警輸出
顯示 本地LCD背光液晶，現場直接查看液位、空高、回波曲線
安裝方式 法蘭安裝、螺紋安裝、支架吊裝
介質要求 液體表面無厚泡沫、無強蒸汽；稀薄氣泡水體可正常測量
三、主要應用場景
行業領域 典型場景 推薦配置
市政污水環保 污水廠調節池、沉淀池、集水井、提升泵池液位監測 高低液位聯動水泵啟停
自來水行業 清水池、原水池、濾池液位監控 水廠自動化控制系統
化工行業 酸堿儲罐、廢水收集池 PVDF防腐探頭，適配腐蝕性工藝液體
水利灌區 大型蓄水池、渠道、雨水井水位監測 0~30m大量程，太陽能+RTU遠傳
園區與冶金 循環水池、雨水收集池、廢水暫存罐液位監控 環保平臺數據采集
?? 提示：液面存在厚泡沫、大量持續蒸汽的工況，超聲波信號會被吸收，不推薦使用超聲波液位計，可選用雷達液位計；狹小密閉容器可選用QTUQ-CQ磁翻板液位計。

四、選型關鍵要點

1. 量程與盲區核算
   選型時預留20%余量。大量程版本盲區可達1.2m，最高液位距離探頭端面必須大于盲區，防止液位靠近探頭后數據跳變。

2. 探頭材質匹配介質
   普通清水、污水→ABS/PP探頭

酸堿腐蝕性液體→PVDF防腐探頭

3. 安裝位置
   探頭垂直對準液面，避開池壁、池內攪拌器、管道支架，減少虛假回波

遠離入水口沖擊產生劇烈泡沫區域

探頭正下方應避開進、出料口等液面劇烈波動位置

4. 輸出通訊方案
   接入PLC/DCS控制系統→4-20mA或RS485

野外無人值守項目→選配NB-IoT/4G無線傳輸

需泵閥聯鎖→啟用繼電器報警

5. 工況區分
   存在大量蒸汽、厚重泡沫的罐體，不適合超聲波液位計，應更換雷達液位計方案。

五、廠家優勢｜重慶青天特克

1. 源頭自研生產
   QTLM-CQ整機自主裝配標定，非貼牌代工。探頭、主板、算法一體化開發，包含0~30m大量程型號，具備批量現貨，交期穩定。

2. 防腐方案豐富
   PP、PVDF多材質探頭可選，污水、弱酸弱堿場景落地案例豐富，適應國內污水池潮濕凝露工況。內置智能回波抑制算法，減少池內構件干擾。

3. 成套配套能力
   可配套安裝支架、太陽能供電系統、RTU遙測終端一站式供貨，直接對接環保、水務平臺。

4. 項目服務完善
   全國40余家辦事處，提供前期工況評估、量程選型、安裝指導、通訊協議對接。依托集團20年出口經驗，產品出口150多個國家，國產替代進口，性價比突出，10000套/月產能保障交付。

5. 資質齊全
   省級專精特新資質、歐盟ATEX防爆認證、檢測報告完備，滿足環保在線監測、水務自動化項目驗收資料要求。

六、常見問答
Q：污水池水面有少量泡沫，QTLM-CQ還能測嗎？

A：少量稀薄泡沫基本不影響測量；如果是持續很厚的泡沫層，聲波會被泡沫吸收，會出現數據不穩，建議改用雷達液位計。

Q：大量程型號，安裝需要注意什么？

A：大量程盲區可達1.2m，設計安裝高度時，保證最高液位距離探頭大于盲區；探頭支架必須牢固，減少震動，避免信號波動；露天安裝應加裝遮陽（雨）罩。

Q：超聲波液位計能不能測量泥漿沉淀罐？

A：無厚泡沫情況下可以測量；若泥漿液面產生厚重浮渣，會造成回波衰減，選型前需要確認液面工況。

Q：探頭結露或凝水會影響測量嗎？

A：有蒸汽的場合易形成水珠附著在探頭表面，對正常測量造成影響，需根據工況評估加裝防護措施或選用其他原理液位計。
