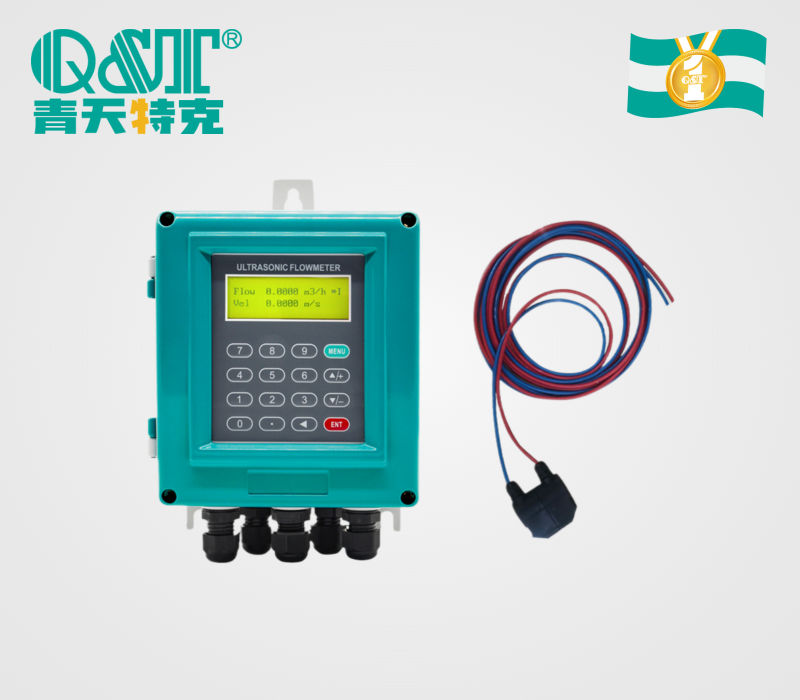

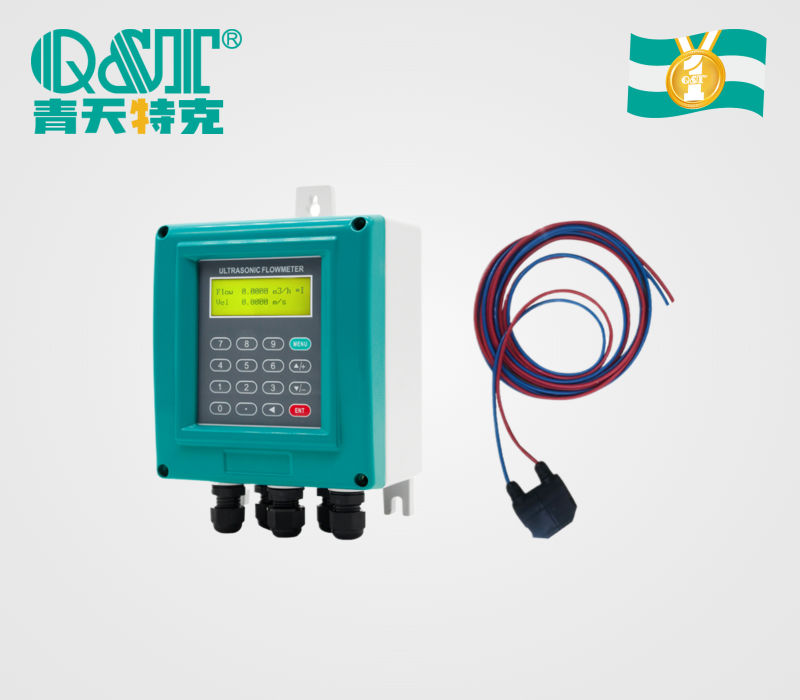

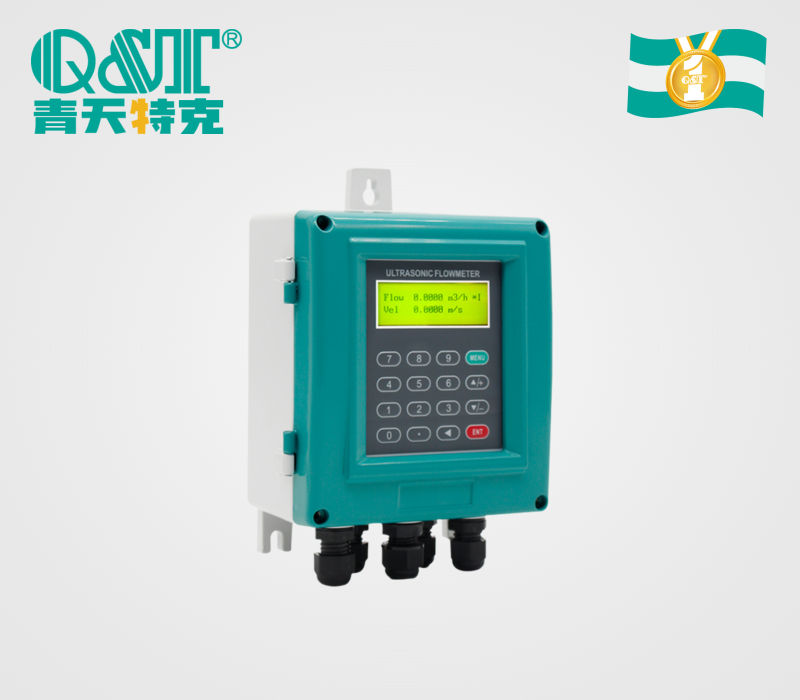

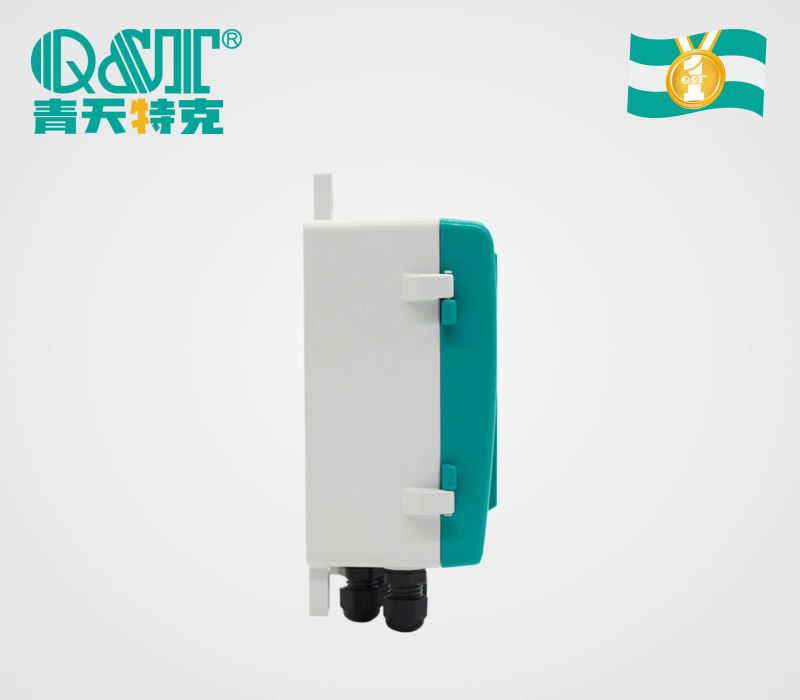

外夾式超聲波流量計
外夾式超聲波流量計以速度差法為原理，測量圓管內液體流量。
本系列儀表采用了數字發射、數字接收、數字分析、數字輸出等微功耗數字化設計技術，儀表計量準確、運行可靠、更適于工業現場的需求。
轉換器形式有：壁掛式、盤裝式、一體式；傳感器形式有：插入式、管段式、外夾式。
?
本系列儀表采用了數字發射、數字接收、數字分析、數字輸出等微功耗數字化設計技術，儀表計量準確、運行可靠、更適于工業現場的需求。
轉換器形式有：壁掛式、盤裝式、一體式；傳感器形式有：插入式、管段式、外夾式。
?
分享到:
產品簡介
外夾式超聲波流量計以速度差法為原理，測量圓管內液體流量。
本系列儀表采用了數字發射、數字接收、數字分析、數字輸出等微功耗數字化設計技術，儀表計量準確、運行可靠、更適于工業現場的需求。
轉換器形式有：壁掛式、盤裝式、一體式；傳感器形式有：插入式、管段式、外夾式。
本系列儀表采用了數字發射、數字接收、數字分析、數字輸出等微功耗數字化設計技術，儀表計量準確、運行可靠、更適于工業現場的需求。
轉換器形式有：壁掛式、盤裝式、一體式；傳感器形式有：插入式、管段式、外夾式。
產品優點
微功耗、數字化設計：整機采用微功耗硬件及軟件設計，對超聲波信號進行數字發射、數字接收和數字分析，達到了全面的數字化設計，整機功耗小于0.3W。電池供電型整機功耗只有0.2mW。
優異的計量和管理功能：在軟件設計上采用科學分析和計算技術，保證準確的計量功能。另外設計了管理功能，該系列儀表能在任何時間查閱前十年任何時候的儀表運行數據。
靈活的維護性能：采用換向自適應技術，使該系列儀表能夠自動消除測量過程的零點誤差，并能夠在維修過程中任意更換轉換器和傳感器，不影響測量準確度。
漢字化技術：儀表的數據輸入和測量過程顯示全部漢字化，使操作者不使用說明書即可操作。
插入式超聲流量計：可不停產安裝和維護。采用陶瓷傳感器，使用我公司專用鉆孔裝置進行不停產安裝。一般為單聲道測量，為了提高測量準確度，可選擇三聲道。
管段式超聲流量計：需切開管路安裝，但以后的維護可不停產。可選擇單聲道或三聲道傳感器。
外夾式超聲流量計：能夠完成固定和移動測量。采用專用耦合劑（室溫固化的硅橡膠或高溫長鏈聚合油脂）安裝，安裝時不損壞管路。
技術參數
| 型 號 | 變送器描述 | 流量傳感器 | |
| CQTCM-W | 產品名稱：CQTCM-W多功能型外夾式超聲波流量計 | 傳感器類別：標準外夾式 | |
| 測量介質：?jiǎn)我唤橘|(zhì)的導聲液體 | 型號：CQTCM010 | ||
| 濁度范圍：小于10g/L | 測量管徑：25mm~5000mm | ||
| 流態要求 ：穩定的絮流或?qū)恿鳎⒊錆M管道 | 測量環境：相對濕度0~99% | ||
| 環境溫度：-10°C~80°C，高溫：-10°C~150°C | 測量溫度：-40°C~+80°C | ||
| 流速范圍：±0.01~±12m/s | 外殼材質：鋅合金、PEI | ||
| 管徑范圍：可測范圍：25mm~5000mm，推薦測量范圍：50mm~3000mm | 防護等級：IP68 | ||
| 管道材質：碳鋼、不銹鋼 、PVC、鑄鐵、銅、鋁、球墨鑄鐵、石棉、玻璃鋼或已知聲速的材料 | 壓力等級：無 | ||
| 適合管襯：環氧瀝青、橡膠、灰漿、聚丙烯、聚苯乙烯、聚酯、聚乙烯、膠木等已知聲速材料 | 安裝方式：支持V型和Z型 | ||
| 直管道要求：一般情況下必須滿足測量點前10D，測量點后5D的工況要求，詳見說明書 | 外形尺寸：W70× H30×D25mm（不含線長） | ||
| 測量點選擇要求：見“選擇測量點”部分 | 探頭重量：一對2kg | ||
| 加長電纜：每5m為一個加長單位，最長可加到305m | |||
| 傳感器防爆等級：Ex ia IIB T4、Ex ia IIC T4、Ex ia IIB T6、Ex ia IIC T6 | |||
應用于：醫療/衛生，環保/水工業，食品/飲料，化學品檢測，石油/化工。
一臺滿足各類行業流量測量
?
