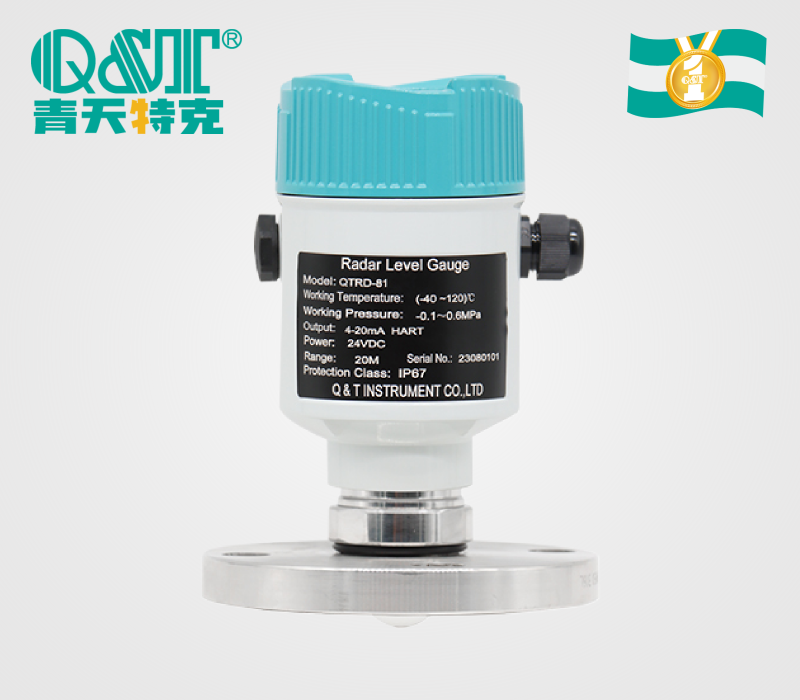

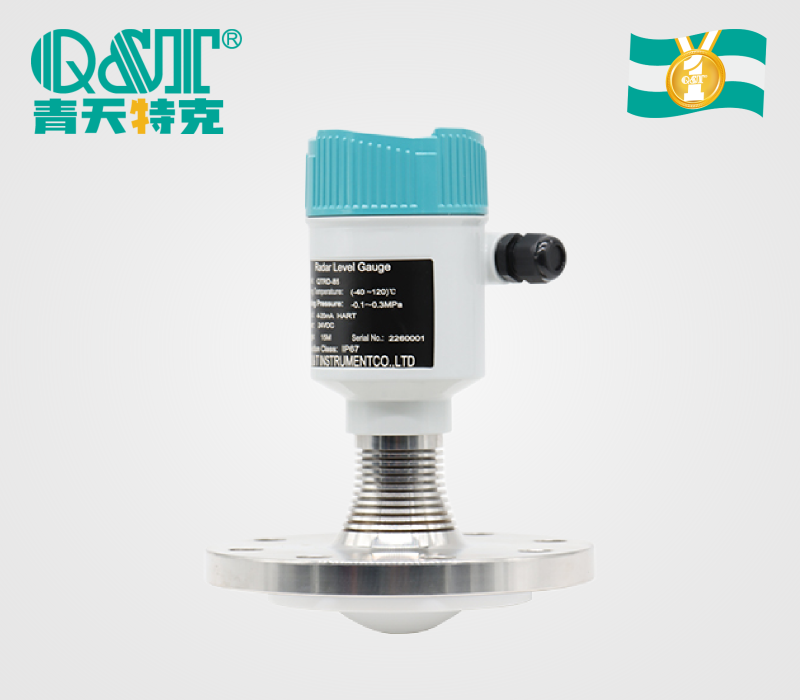

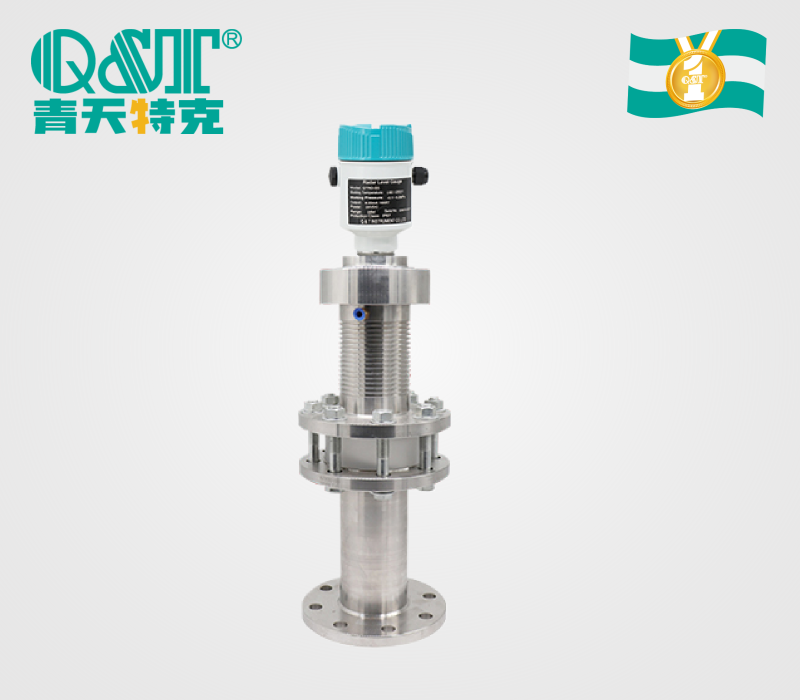

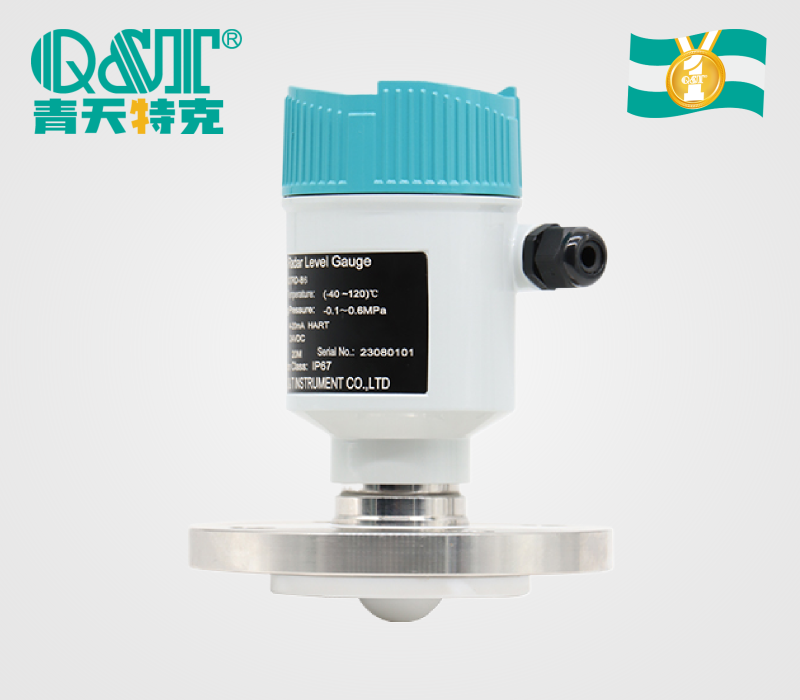

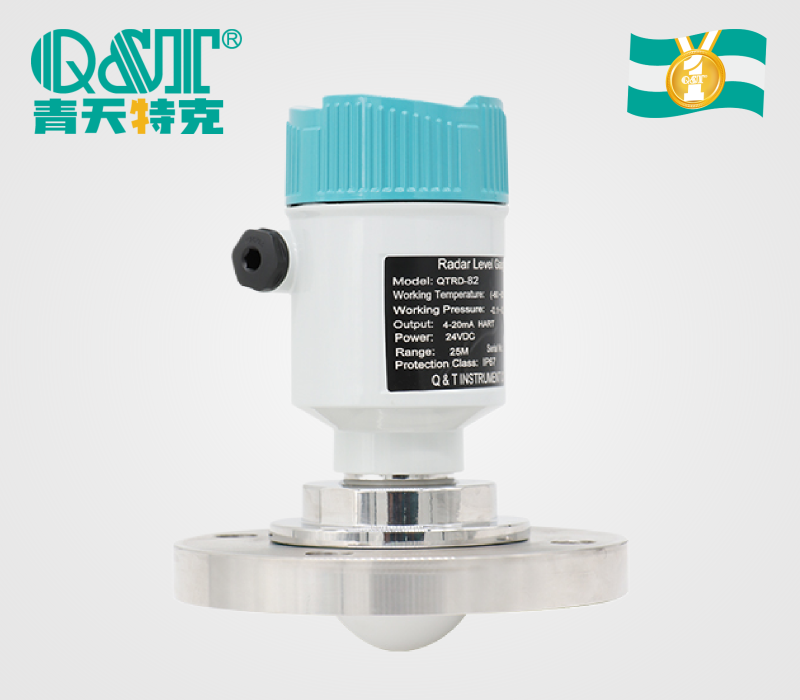

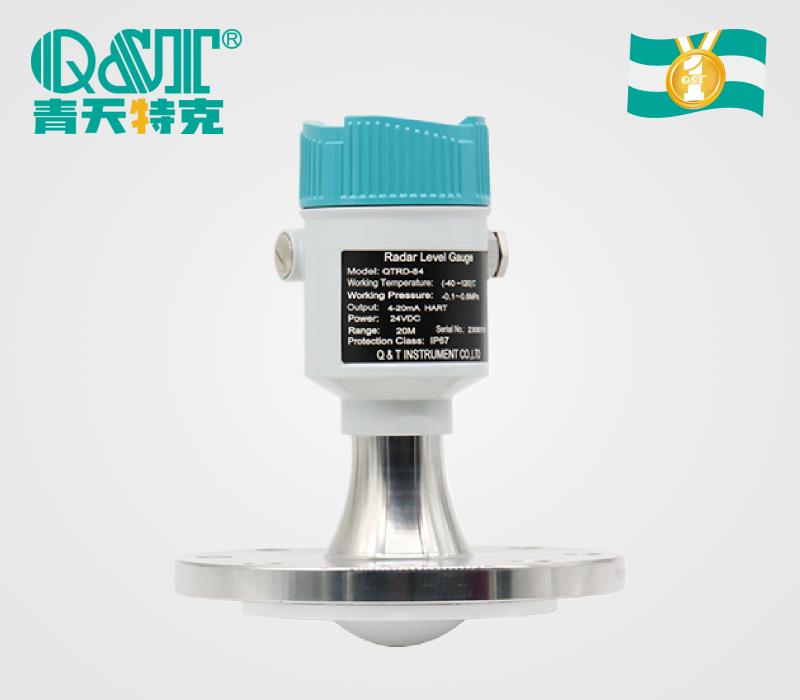

QTRD-CQ系列雷達液位計
(1) 基于自主研發的毫米波射頻芯片，實現更緊湊的射頻架構；
(2) 更高的信噪比，幾乎不受電平波動的影響；
(3) 測量精度為毫米級精度（1mm），可用于計量級測量；
(4) 測量盲區小（3cm），測量小型儲罐液位的效果更好；
(5) 波束角可達3°，能量更集中，有效避免假回波干擾；
(6) 高頻信號，可有效測量低介電常數（ε≥1.5）介質的液位；
(7) 抗干擾性強，幾乎不受灰塵、蒸汽、溫度和壓力變化的影響；
(8) 天線采用聚四氟乙烯透鏡，是有效的防腐防掛材料；
(9) 支持遠程調試和遠程升級，減少等待時間，提高工作效率；
(10) 支持手機藍牙調試，方便現場人員維護工作。
?
分享到:
產品簡介
76-81GHz調頻波FMCW雷達產品（也稱毫米波雷達），它采用高頻毫米波段，比微波雷達更能探測更小的目標，實現更精確的定位，分辨率更高，保密性更強。因此在遠距離目標檢測、強煙塵環境、遠距離成像、多光譜成像等方面具有重要應用。
技術參數
| QTRD-CQ系列 76-81GHz調頻連續波雷達液位計 技術參數表 | ||||||||
| 參數分類 / 項目 | QTRD-CQ1 | QTRD-CQ2 | QTRD-CQ3 | QTRD-CQ4 | QTRD-CQ5 | QTRD-CQ6 | QTRD-CQ7 （高溫高壓型） | |
| 核心應用參數 | 典型應用 | 輕微腐蝕性液體、攪拌、冷凝 | 輕微腐蝕性液體、攪拌、冷凝 | 強粉塵、固體、塊狀粉末 | 強腐蝕性液體、攪拌、冷凝 | 高溫、強腐蝕液體、攪拌縮合 | 強腐蝕性液體、冷凝 | 高溫高壓液體、固體 |
| 過程連接 | 1.5"螺紋、法蘭 | 3.5"螺紋、法蘭 | 帶吹掃的法蘭 | 法蘭 | 法蘭 | 法蘭 | 法蘭 | |
| 過程溫度 | -30~+100℃ | -30~+80℃ | -30~+100℃ | -30~+75℃ | -40~+200℃ | -30~+100℃ | -40~+1000℃ | |
| 過程壓力 | -0.1~0.3MPa | -0.1~0.3MPa | -0.1~0.3MPa | -0.1~0.1MPa | -0.3~2MPa | -0.1~2MPa | -0.5~3MPa | |
| 測量性能參數 | 光束角 | 8° | 3° | 3° | 5° | 5° | 8° | 3° |
| 測量范圍 | 10m、20m、30m | 10m、20m、30m、80m、120m | 10m、20m、30m、80m、120m | 10m、20m、30m、80m、120m | 10m、20m、30m、80m、120m | 10m、20m、30m | 10m、20m、30m、80m、120m | |
| 測量準確性 | ±1mm(≤30m)；±3mm(＞30m) | ±3mm(≤30m) | ±5mm | ±1mm(≤30m)；±3mm(＞30m) | ±1mm(≤30m)；±3mm(＞30m) | ±1mm(≤30m)；±3mm(＞30m) | ±1mm(≤30m)；±3mm(＞30m) | |
| 分辨率 | ±1mm（理想實驗室條件下） | ±1mm（理想實驗室條件下） | ±1mm（理想實驗室條件下） | ±1mm（理想實驗室條件下） | ±1mm（理想實驗室條件下） | ±1mm（理想實驗室條件下） | ±1mm（理想實驗室條件下） | |
| 接液部件材質 | 聚四氟乙烯 | 聚四氟乙烯 | 聚四氟乙烯 | 聚四氟乙烯 | 聚四氟乙烯 | 聚四氟乙烯 | 碳鋼、SS304、SS316 | |
| 通用規格參數 | 雷達頻率 | 76-81GHz，FM掃描頻寬5GHz | 76-81GHz，FM掃描頻寬5GHz | 76-81GHz，FM掃描頻寬5GHz | 76-81GHz，FM掃描頻寬5GHz | 76-81GHz，FM掃描頻寬5GHz | 76-81GHz，FM掃描頻寬5GHz | 76-81GHz，FM掃描頻寬5GHz |
| 環境溫度 | -30~+70℃ | -30~+70℃ | -30~+70℃ | -30~+70℃ | -30~+70℃ | -30~+70℃ | -30~+70℃ | |
| 外殼材質 | 鑄鋁、SS304、SS316 | 鑄鋁、SS304、SS316 | 鑄鋁、SS304、SS316 | 鑄鋁、SS304、SS316 | 鑄鋁、SS304、SS316 | 鑄鋁、SS304、SS316 | 鑄鋁、SS304、SS316 | |
| 信號輸出 | 兩線制/四線制4-20mA，HART / RS485 Modbus / 藍牙 | 兩線制/四線制4-20mA，HART / RS485 Modbus / 藍牙 | 兩線制/四線制4-20mA，HART / RS485 Modbus / 藍牙 | 兩線制/四線制4-20mA，HART / RS485 Modbus / 藍牙 | 兩線制/四線制4-20mA，HART / RS485 Modbus / 藍牙 | 兩線制/四線制4-20mA，HART / RS485 Modbus / 藍牙 | 兩線制/四線制4-20mA，HART / RS485 Modbus / 藍牙 | |
| 結構形式 | 緊湊型、遠程型 | 緊湊型、遠程型 | 緊湊型、遠程型 | 緊湊型、遠程型 | 緊湊型、遠程型 | 緊湊型、遠程型 | 緊湊型、遠程型 | |
| 防爆等級 | Ex d IIC T6 Gb 可選 | Ex d IIC T6 Gb 可選 | Ex d IIC T6 Gb 可選 | Ex d IIC T6 Gb 可選 | Ex d IIC T6 Gb 可選 | Ex d IIC T6 Gb 可選 | Ex d IIC T6 Gb 可選 | |
| 防護等級 | IP67級 | IP67級 | IP67級 | IP67級 | IP67級 | IP67級 | IP67級 | |
| 支持語言 | 英語、西班牙語、俄語、葡萄牙語、韓語 | 英語、西班牙語、俄語、葡萄牙語、韓語 | 英語、西班牙語、俄語、葡萄牙語、韓語 | 英語、西班牙語、俄語、葡萄牙語、韓語 | 英語、西班牙語、俄語、葡萄牙語、韓語 | 英語、西班牙語、俄語、葡萄牙語、韓語 | 英語、西班牙語、俄語、葡萄牙語、韓語 | |

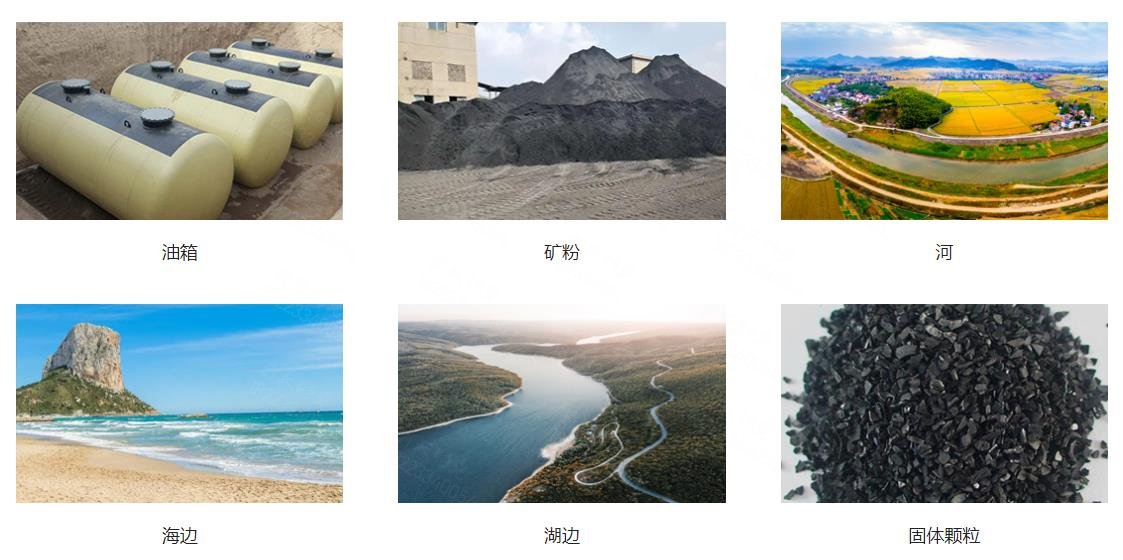

應用場景
測量固體顆粒、化學液體罐、油罐和工藝容器的水平。
1.雷達液位計基于電磁波工作。所以它可以有最大 120m 的測量范圍。
2.與其他類型的物位計相比，80G雷達物位計可以測量不同種類的油、化學液體、固體粉末和許多其他介質。
3. 80G 雷達液位計可以在惡劣的工作條件下工作。它不會受到溫度、壓力和濕度的影響。使用 PTFE 喇叭，它甚至可以在腐蝕性條件下工作，例如酸性液體。
4.客戶還可以選擇不同的連接方式，如法蘭、螺紋、支架。
現場實圖
?
