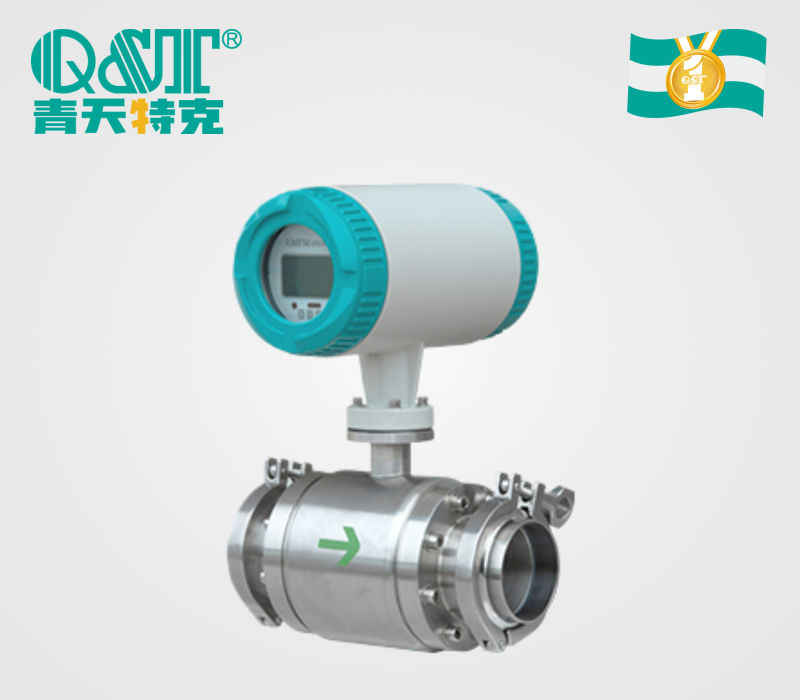

重慶青天特克CQTLD?K卡箍電磁流量計為衛生級快裝型電磁流量計，依托法拉第電磁感應定律實現導電液體流量檢測，采用標準衛生卡箍快裝連接結構，分為一體式、分體式兩大結構，通徑覆蓋DN15?DN200。卡箍接口拆裝快速便捷，管路拆解清洗簡單，不易產生介質殘留，兼顧衛生要求與耐腐蝕性能，廣泛用于食品飲料、制藥、精細化工、生物發酵、污水處理等行業導電液體流量計量與過程控制。

產品選型要點

CQTLD?K卡箍電磁流量計僅可測量導電液體，被測介質電導率≥5μS/cm；針對去離子水工況，介質電導率需要大于20μS/cm，氣體、油品、純有機溶劑等非導電介質無法測量。選型需要結合介質腐蝕等級、介質溫度、衛生清洗需求、現場供電、信號通訊、安裝條件綜合匹配配置。

襯里選型，PFA、FEP氟塑料襯里耐強酸強堿、耐有機溶劑，抗負壓性能優異，適合負壓波動管線、強腐蝕工藝介質，同時滿足CIP在線清洗工況。電極材質選擇豐富，SUS316L適配普通凈水、食品漿液；哈氏合金B(yǎng)適配強還原性酸性介質；哈氏合金C適配氧化性酸堿混合介質；鈦電極適配海水、鹽溶液；鉭、鉑銥合金用于嚴苛強腐蝕、制藥高純介質工況。

結構選型，現場環境良好、觀測方便優先選用一體式，布線簡單；介質溫度高、管道振動大、表頭不方便就地查看，選用分體式，分體標配10m信號線纜，最長支持定制100m，實現傳感器與轉換器分離布置。

供電分為AC220V、DC20?36V、3.6V鋰電池三種模式，車間站內優先交流、直流供電；野外無市電排放監測點位選用鋰電池供電。防護等級可按需選配，傳感器最高支持IP68，適配潮濕、地下儀表井環境。安裝必須保證管道滿管，上游直管段≥5DN，下游≥3DN；水平安裝電極保持水平；垂直安裝介質流向自下而上；卡箍緊固時對角均勻鎖緊，避免襯里擠壓損傷，配套衛生級密封墊圈，防止介質滯留死角，有頻繁清洗需求的工況，建議增設旁通管路，實現不停機拆卸清洗。

核心技術參數

• 產品型號：CQTLD?K
• 結構形式：一體式、分體式
• 公稱通徑：DN15?DN200
• 連接方式：衛生級卡箍快裝
• 測量介質：導電液體；介質電導率≥5μS/cm，去離子水≥20μS/cm
• 測量精度：±0.2%、±0.5%可選
• 公稱壓力：1.6MPa
• 流速范圍：0.5?15m/s
• 介質溫度：?20℃~160℃
• 襯里材質：PFA、FEP
• 電極材質：SUS316L、哈氏合金B(yǎng)、哈氏合金C、鈦、鉭、鉑銥合金
• 殼體材質：SUS304、SUS316不銹鋼
• 輸出信號：4?20mA、無源脈沖輸出；通訊RS485?Modbus、HART
• 顯示單元：LCD液晶顯示屏，三行四按鍵，現場參數設置與數據查看
• 分體信號線纜：標配10m，最長可定制100m
• 防護等級：多規格可選，傳感器最高IP68
• 供電方式：AC220V、DC20?36V、3.6V鋰電池供電
• 整機功耗：＜20W
• 工作環境溫度：?20℃~60℃
• 環境濕度：5%?90%RH（無凝露）
• 附加功能：雙向流量計量、瞬時/累計流量存儲、故障報警

廠家實力：重慶青天特克

重慶青天特克是CQTLD?K卡箍電磁流量計自研自產源頭廠家，具備衛生級儀表襯里加工、焊接裝配、實流標定完整生產能力。擁有重慶、開封、上海、珠海全國四大工廠，全國布局40家辦事處，提供前期工況評估、選型方案、現場安裝指導、調試維保本地化服務。依托集團20年出口制造經驗，產品出口160個國家和地區，經過大量海外食品制藥項目可靠性驗證，國產替代性價比突出。

儀表采用多頻勵磁信號處理算法，降低漿液、微量氣泡帶來的信號擾動；測量管路內壁光滑無死角，適配在線CIP清洗；卡箍結構經過結構優化，密封性能穩定，拆裝維護便捷。轉換器支持雙向計量，通訊協議齊全，可對接DCS、SCADA、能源管理系統，完成遠程數據采集。全系列產品出廠實流標定，防爆規格、特殊卡盤尺寸、特殊線纜長度均可按需定制。

行業應用案例

乳制品飲料生產線項目：乳品企業DN40?DN80輸送管線，牛奶、發酵液輸送計量，選用CQTLD?K卡箍電磁流量計，316殼體搭配PFA襯里，滿足食品衛生及在線清洗需求，卡箍拆裝方便，便于管路消毒拆解，穩定完成原料配比計量。

制藥車間工藝管線：制藥企業藥液輸送、純化水工序，選用鉑銥合金電極FEP襯里卡箍電磁流量計，無介質滯留死角，滿足制藥生產工藝要求，實現藥劑精準投加計量。

精細化工生產工序：精細化工車間酸堿藥劑輸送管路DN25?DN50，選用哈氏合金C電極搭配PFA襯里，耐受強腐蝕介質，卡箍快裝結構方便設備檢修拆卸，用于工藝閉環流量控制。

生物發酵行業：發酵罐進料出料管線，卡箍式安裝便于拆洗滅菌，實時監測發酵液流量，為發酵工藝調控提供流量數據支撐。

食品調味品生產：醬油、果汁等漿液輸送管路，卡箍電磁流量計用于生產過程流量統計，拆卸清洗簡單，避免物料殘留變質。

野外化工廢水監測點位：無市電廢水排放點位，選用鋰電池供電版本，無需鋪設供電線纜，完成廢水流量就地計量，搭配無線模塊實現數據上傳。

產品行業優勢

對比傳統法蘭式電磁流量計，CQTLD?K卡箍快裝結構拆卸簡單，拆裝無需拆卸法蘭螺栓，縮短檢修清洗工時；全不銹鋼殼體，內壁無衛生死角，適配食品制藥CIP清洗工藝。

重慶青天特克四大工廠就近排產，供貨周期穩定；全國40家辦事處，可上門核對現場卡盤規格，指導卡箍安裝調試，規避密封、安裝不當造成的滲漏、計量漂移。產品全部自有工廠完成加工標定，襯里、電極、轉換器自主管控。針對國內食品、制藥、化工現場工況優化信號算法，適配漿液、輕微氣泡工況，支持防爆、高防護定制，備品備件供貨便捷，后期維護成本低，是衛生級中小口徑工況國產優選計量儀表。
