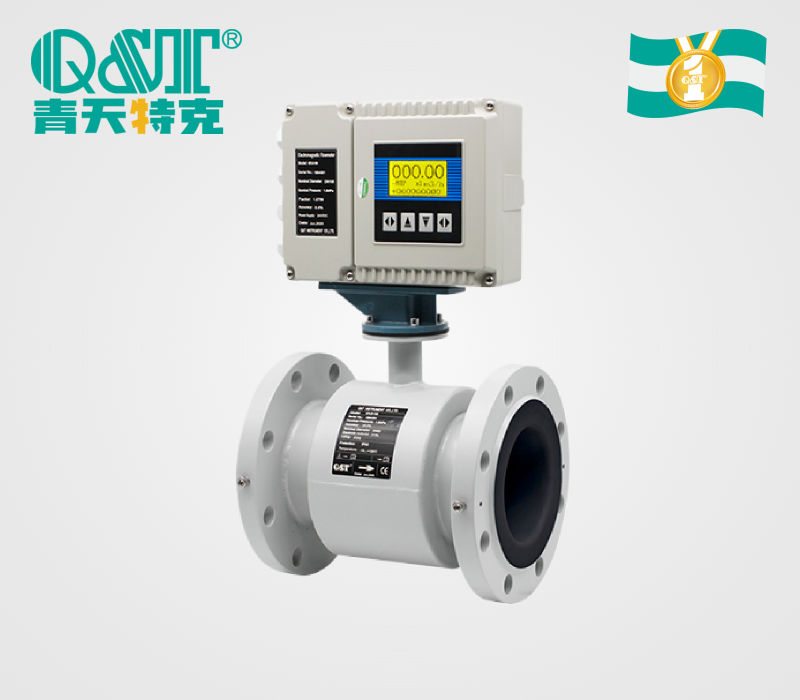

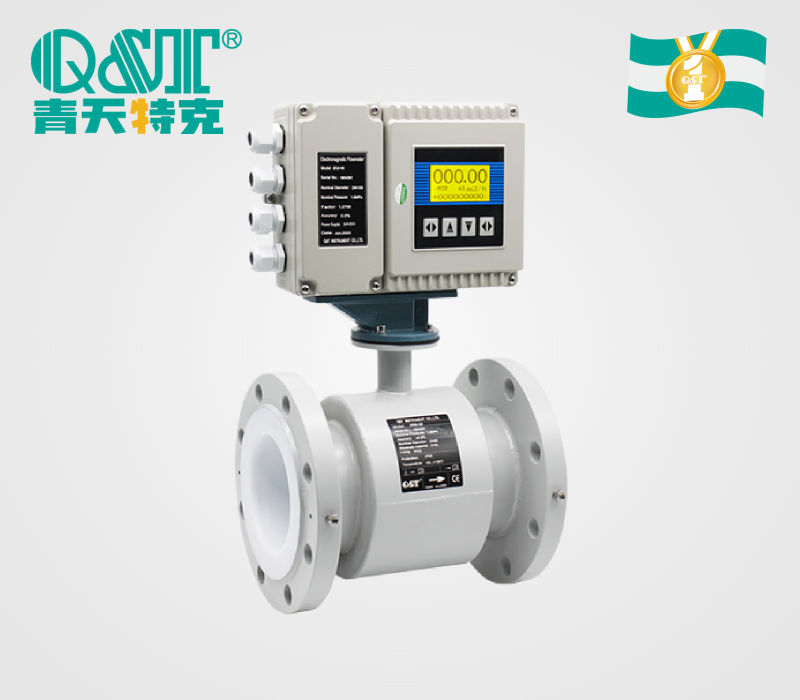

重慶青天特克CQTLD?N漿液電磁流量計是面向高含固、顆粒磨損型導電介質的專用計量儀表，基于法拉第電磁感應定律研發，分為一體式、分體式兩種結構，公稱通徑DN15?DN600，可實現法蘭、插入、卡箍、夾持、螺紋多種連接形式靈活選配。專門解決礦漿、煤漿、泥漿、脫硫漿液、纖維漿液、高顆粒污水等磨蝕共存工況流量測量難題，廣泛應用于礦山選礦、冶金、煤化工、造紙、市政污水、建材盾構泥漿等工業領域。漿液介質含有固體顆粒，極易造成襯里沖刷磨損、電極掛料、測量信號噪聲大，該系列產品通過耐磨襯里、多材質電極、可調勵磁頻率算法，實現惡劣工況下長期連續穩定計量。

產品選型要點

CQTLD?N漿液電磁流量計只用于導電液體測量，被測介質電導率≥5μS/cm；去離子水工況電導率要求大于20μS/cm，氣體、油品、有機溶劑不可使用。選型需要結合介質含固量、顆粒硬度、腐蝕程度、壓力溫度、管道條件、安裝維護需求綜合匹配。

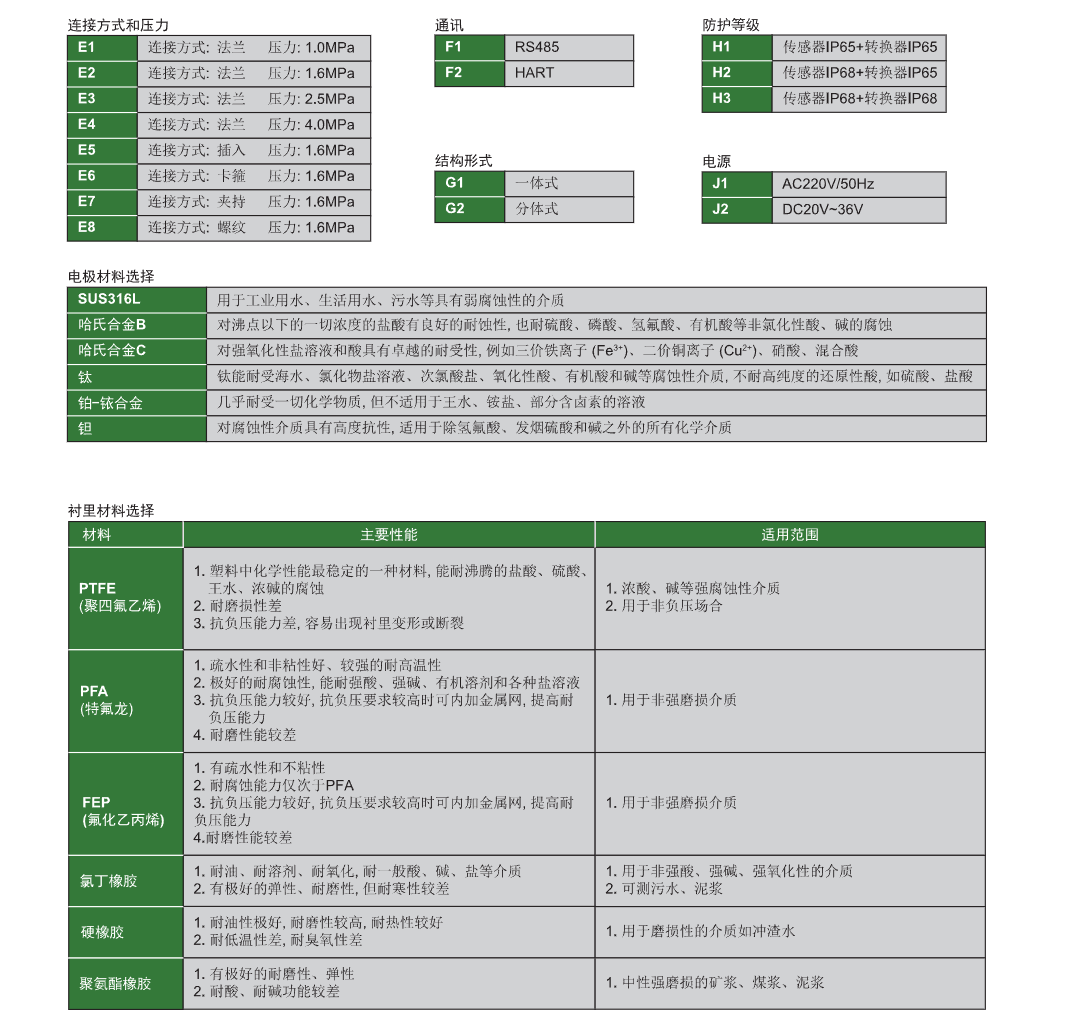

襯里是漿液工況核心部件，聚氨酯橡膠耐磨性能突出，優先用于礦漿、煤漿、泥漿等高顆粒磨損工況；氯丁橡膠、硬橡膠適合普通污水、低顆粒漿液；PTFE、PFA、FEP氟塑料襯里，側重耐強酸強堿腐蝕，適合脫硫漿液、腐蝕性礦漿，顆粒硬度較高工況需要注意避免劃傷襯里。

電極材質按需匹配工況：SUS316L用于普通泥漿、污水；哈氏合金B(yǎng)適配還原性酸性漿液；哈氏合金C用于氧化性鹽、混合酸堿漿液；鈦電極適配含鹽礦漿、海水類漿液；鉭、鉑?銥合金用于強腐蝕高要求工藝工況。針對高濃度漿液，可啟用高頻勵磁模式，降低顆粒摩擦帶來的信號噪聲，有效抑制數據跳變。

結構選型：礦山、冶金管線振動大、介質溫度偏高，優先選用分體式結構，傳感器就地安裝，轉換器布置在遠離振動高溫的操作區域；現場環境條件良好可選用一體式。大口徑管線改造、無法斷管施工場景選用插入式；衛生級漿液選用卡箍連接；安裝空間狹小選用夾持結構；小管徑工藝管線選用螺紋連接。

安裝要求：管道必須保證滿管運行，上游直管段≥10DN，下游≥5DN；漿液介質優先垂直向上安裝，減少顆粒沉降堆積；水平安裝時電極置于水平兩側位置，防止固體顆粒沉淀覆蓋電極；泵出口位置建議加裝軟接減震；做好儀表可靠接地，消除漿液靜電干擾；條件允許可增設旁通管路，方便檢修清洗。

供電選型，工業站內常用AC220V、DC20?36V供電；儀表防護等級可配置，傳感器最高支持IP68，適應井下、露天、儀表井潮濕浸水環境。

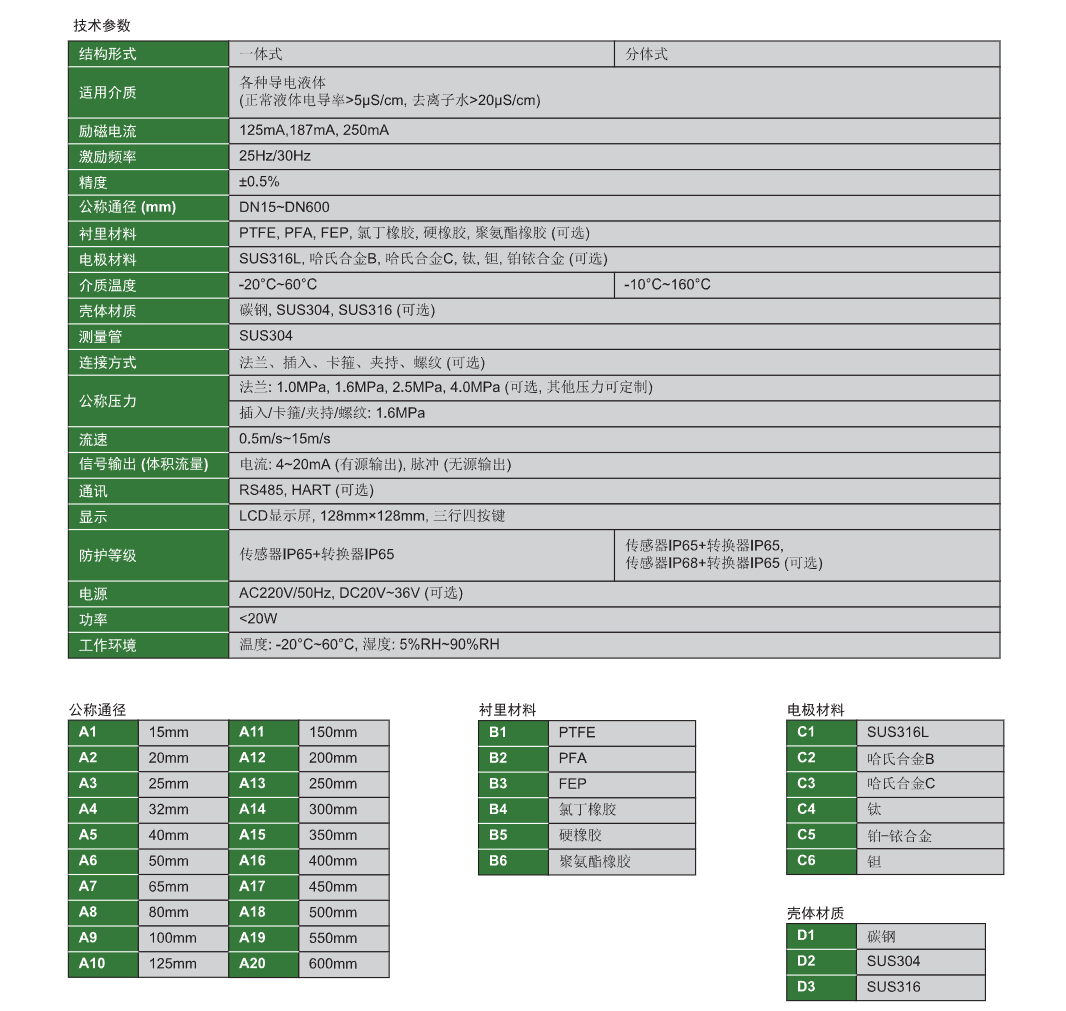

核心技術參數

• 產品型號：CQTLD?N
• 結構形式：一體式、分體式
• 公稱通徑：DN15?DN600
• 連接方式：法蘭、插入、卡箍、夾持、螺紋可選
• 適用介質：礦漿、煤漿、泥漿、脫硫漿液、含顆粒污水等導電漿液；介質電導率≥5μS/cm，去離子水≥20μS/cm
• 測量精度：±0.5%

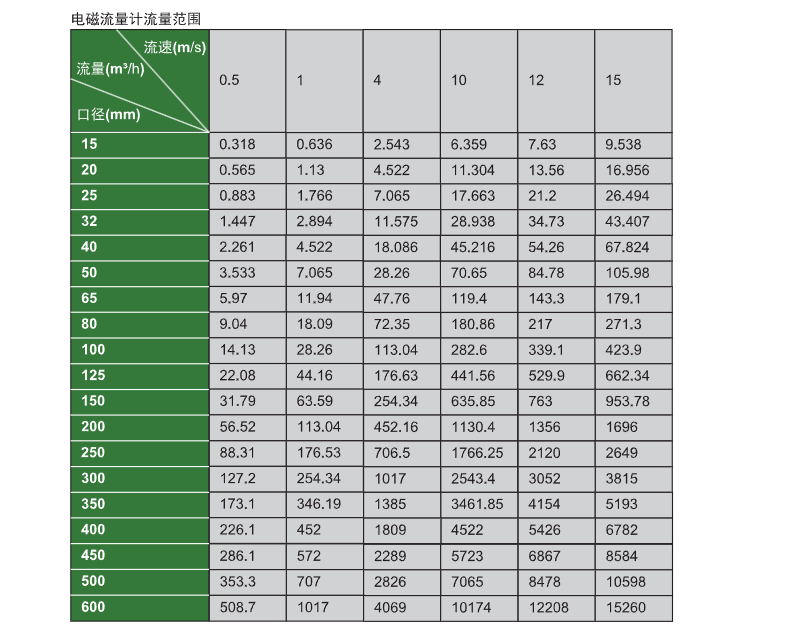

• 流速范圍：0.5?15m/s
• 公稱壓力：1.0?4.0MPa，支持非標壓力定制
• 介質溫度：?20℃~160℃
• 襯里材質：PTFE、PFA、FEP、氯丁橡膠、硬橡膠、聚氨酯橡膠
• 電極材質：SUS316L、哈氏合金B(yǎng)、哈氏合金C、鈦、鉭、鉑?銥合金
• 殼體材質：碳鋼、SUS304、SUS316可選
• 輸出信號：4?20mA、脈沖輸出；通訊RS485?Modbus、HART
• 顯示：LCD液晶顯示屏，三行四按鍵，現場參數組態與數據查看
• 勵磁模式：勵磁電流、勵磁頻率可現場配置，適配漿液降噪
• 防護等級：多檔可選，傳感器最高IP68
• 供電方式：AC220V、DC20?36V
• 整機功耗：＜20W
• 工作環境溫度：?20℃~60℃
• 環境濕度：5%?90%RH（無凝露）
• 功能：雙向流量計量、瞬時/累計流量記錄、故障報警

廠家實力：重慶青天特克

重慶青天特克為CQTLD?N漿液電磁流量計源頭自研生產廠家，完整掌握耐磨襯里加工、特種電極裝配、多頻勵磁算法開發、實流標定整套生產流程。擁有重慶、開封、上海、珠海全國四大工廠，全國布局40家辦事處，提供前期工況勘測、介質評估、選型方案、上門安裝指導、現場調試及后期維保本地化服務。依托集團20年出口制造經驗，產品出口160個國家和地區，經過大量海外礦山、冶金項目現場驗證，高可靠性得到充分檢驗，國產替代性價比突出。

儀表搭載可調節多頻勵磁技術，針對高濃度漿液顆粒摩擦產生的噪聲做算法優化，降低流量跳變；耐磨聚氨酯襯里采用加厚成型工藝，提升抗顆粒沖刷能力；多種連接形式可以滿足新建管線、老管線改造不同項目需求。轉換器通訊協議齊全，可對接DCS、SCADA、環保監測平臺，實現流量數據遠程采集。全部產品出廠完成實流標定，防爆規格、特殊壓力、特殊線纜長度均可按需定制。

行業應用案例

金屬選礦廠礦漿計量：鐵礦選礦工藝管線，輸送高濃度礦漿，顆粒硬度高，選用分體式法蘭CQTLD?N漿液電磁流量計，加厚聚氨酯襯里搭配哈氏合金C電極，啟用高頻勵磁，完成磨礦、浮選工序礦漿流量監測，為選礦工藝配比提供數據支撐，耐受顆粒長期沖刷。

洗煤廠煤泥水項目：洗煤廠煤漿、尾礦泥漿管線，介質含煤粉顆粒，選用耐磨聚氨酯襯里漿液電磁流量計，監測入料、尾礦排放流量，助力洗煤廠物料平衡核算，儀表適應現場泵組振動環境，運行穩定。

化工廠脫硫漿液管線：化工企業脫硫系統，漿液兼具磨損與腐蝕性，選用PFA襯里搭配鉭電極CQTLD?N漿液電磁流量計，測量循環脫硫漿液流量，滿足脫硫工藝控制，抵御介質腐蝕沖刷。

市政淤泥處置項目：污水廠污泥輸送管線DN200，污泥含泥沙懸浮物，選用分體式漿液電磁流量計，統計污泥輸送量，指導污泥脫水工序運行。

造紙廠纖維漿液工況：造紙企業紙漿輸送管路，選用適配纖維介質型號，抑制纖維掛料帶來的信號擾動，完成紙漿生產過程流量計量。

老礦山管線改造項目：原有管線無法斷管拆卸，選用CQTLD?N插入式漿液電磁流量計，不停產帶壓開孔安裝，實現大口徑礦漿總管流量監測，大幅降低改造施工成本。

產品行業優勢

普通電磁流量計無法適應高顆粒漿液沖刷、噪聲干擾，CQTLD?N漿液專用電磁流量計從襯里材質、電極選配、勵磁算法三方面針對漿液工況專項優化，兼顧耐磨與防腐，適配磨蝕共存復雜介質。多連接接口，覆蓋從小口徑工藝管道到大口徑主管多種工況，新建、改造項目均可適配。

重慶青天特克四大生產基地就近排產，大口徑、耐磨特殊定制產品供貨周期可控；全國40家辦事處，礦山、廠區大多地處城郊，可快速上門處理安裝調試、故障排查，不用等待海外技術支持。產品零部件全部自有工廠加工裝配，不依賴外部代工，出廠實流標定，質量可控。熟悉國內礦山、煤化工、造紙等行業漿液現場痛點，針對顆粒磨損、管線振動、漿液靜電干擾等問題做產品優化。整體采購成本遠低于進口同類漿液儀表，備品備件供貨便捷，后期維護成本低，是國內高磨損漿液流量計量國產優選產品。
